LM358 - SOP8

LM358 SOP8 Chính Hãng TI

giới thiệu về sản phẩm:

- IC LM358 là bộ khuếch đại thuật toán kép công suất thấp, bộ khuếch đại này có ưu điểm hơn so với bộ khuếch đại thuật toán chuẩn trong các ứng dụng dùng nguồn đơn.Mạch khuếch đại thuật toán (tiếng anh: operational amplifier), thường được gọi tắt là op-amp là một mạch khuếch đại “DC-coupled” (tín hiệu đầu vào bao gồm cả tín hiệu BIAS) với hệ số khuếch đại rất cao, có đầu vào vi sai, và thông thường có đầu ra đơn. Trong những ứng dụng thông thường, đầu ra được điều khiển bằng một mạch hồi tiếp âm sao cho có thể xác định độ lợi đầu ra, tổng trở đầu vào và tổng trở đầu ra.

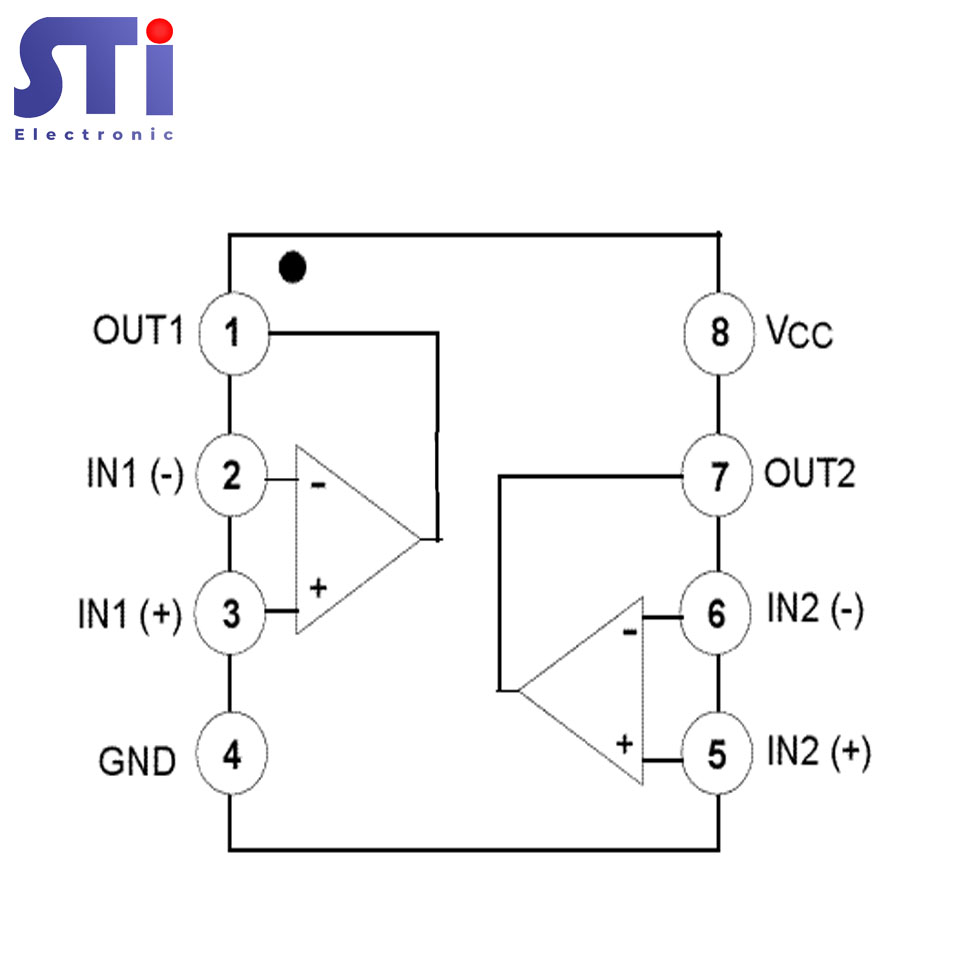

- IC LM358 có thể hoạt động ở nguồn điện áp thấp 3V hoặc cao lên tới 32V. Có công suất cực máng thấp, tuy nhiên có độ lợi cao 100dB. Cấu tạo bên trong gồm 2 bộ khuếch đại thuật toán, tương thích với nhiều loại mạch logic khác nhau
- Các tính năng của khuếch đại thuật toán:
+ Bảo vệ quá áp lối ra.
+ Tầng khuếch đại vi sai lối vào.
+ Dòng cung cấp lối vào thấp.
+ Dải tín hiệu cùng pha mở rộng tới nguồn âm.- Dùng để khuếch đại tín hiệu hoặc điện áp, tạo mạch so sánh, mạch vi sai, tích phân, vi phân,...
- Ứng dụng trong các mạch tích hợp tốc độ, chuyển đổi D/A, mạch đòi hỏi bù đầu vào.


thông số kỹ thuật:

- Xuất xứ: Trung Quốc
- Model: 8 chân, xuyên lỗ
- Điện áp: 3-32V với nguồn đơn, 1.5-16V với nguồn đôi
- Dải nhiệt độ hoạt động: 0 ~ 70oC
- Độ lợi khuếch đại DC 100dB
- Điện áp ngõ ra: 0V đến VCC(+)-1.5V

datasheet
