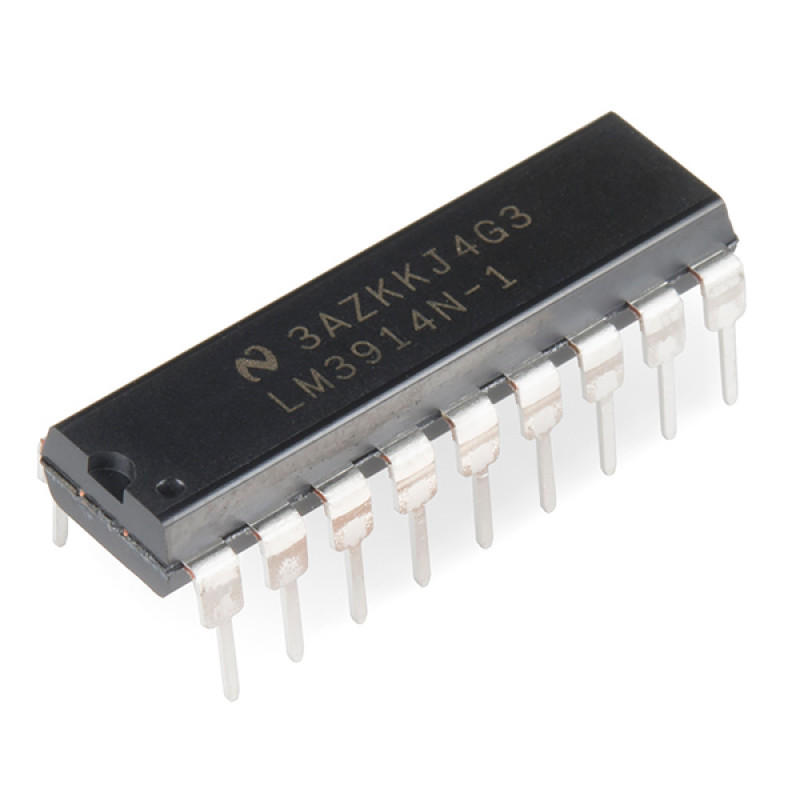

LM3914 là gì
LM3914 là một IC nguyên khối cảm nhận mức điện áp analog và điều khiển 10 đèn LED, cung cấp hiển thị analog tuyến tính. Một chân duy nhất sẽ thay đổi hiển thị từ một chấm chuyển động sang biểu đồ thanh. Điều khiển dòng điện đến đèn LED được điều chỉnh và lập trình, loại bỏ sự cần thiết của điện trở. Tính năng này cho phép vận hành toàn bộ hệ thống từ dưới 3V.
Sơ đồ chân LM3914
|
Số chân |
Tên chân |
Mô tả |
|
1 và 10 đến 18 |
LED1, LED2, LED3…LED10 |
10 đèn LED phải được điều khiển được kết nối với các chân này |
|
2 |
V- / Ground |
Chân ground của IC |
|
3 |
V+ / Vcc |
Nguồn (3-18V) |
|
4 |
RLO |
Điện áp mức thấp cho bộ chia điện thế |
|
5 |
Signal |
Tín hiệu analog chân đầu vào dựa vào đó đèn LED được điều khiển |
|
6 |
RHI |
Điện áp mức cao cho bộ chia điện thế |
|
7 |
REF OUT |
Điện áp tham chiếu đầu ra để giới hạn dòng điện LED |
|
8 |
REF ADJ |
Điều chỉnh chân để tham chiếu điện áp |
|
9 |
Mode |
Lựa chọn giữa chế độ Dot / Bar |
Thông số kỹ thuật LM3914
IC điều khiển đèn LED điều khiển analog
Số đèn LED có thể điều khiển: 10
Điện áp hoạt động: 3V đến 18V
Dải điện áp Analog đầu vào: 1.2V đến 12V
Dòng sink LED: 2mA đến 30mA (có thể lập trình)
Cả hai chế độ Dot / Bar
Có thể xếp tầng để điều khiển tối đa 100 đèn LED
Có gói DIP 18 chân, PLCC
Chi tiết thông số kỹ thuật tham khảo datasheet LM3914
