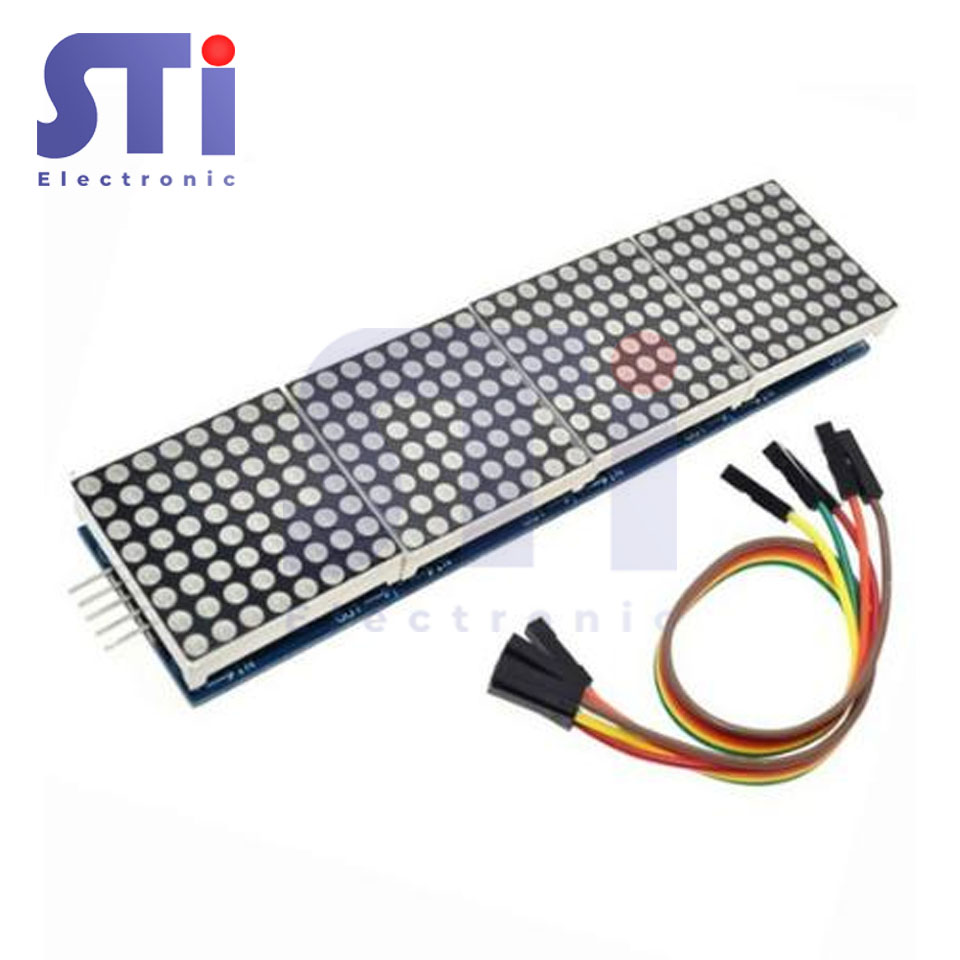

Module 4 led matrix MAX7219

Thông số kĩ thuật:

• 4 Led Matrix 8x8 (Cathode chung) , 4 IC MAX7219
• IC giao tiếp : MAX7219
• Chuẩn giao tiếp : SPI
• Điện áp sử dụng: 5VDC
• Kích thước (cm): 6.3 x 3.5 x 1.5
• Mạch hiển thị 4 Led ma trận MAX7219 có ngõ vào tín hiệu nối tiếp, ghi dịch chuyển tín hiệu nên chỉ cần 3 GPIO để điều khiển, mạch có khả năng nối tiếp thêm nhiều mạch bằng cổng nối tiếp nên dễ dàng để mở rộng.

Sơ đồ chân:

• DIN: là chân truyền dữ liệu từ vi điều khiển đến Max7219 (chân MOSI của vi điều khiển).
• CLK: là chân cấp xung nhịp hoạt động cho Max7219 được nối với chân SCK của vi điều khiển.
• CS: là chân lựa chọn hoạt động, chân này nối với bất kì một chân I/O nào của vi điều khiển.
• VCC: là chân cấp nguồn: sử dụng nguồn 5VDC.
• GND: kết nối với chân GND của vi điều khiển.
