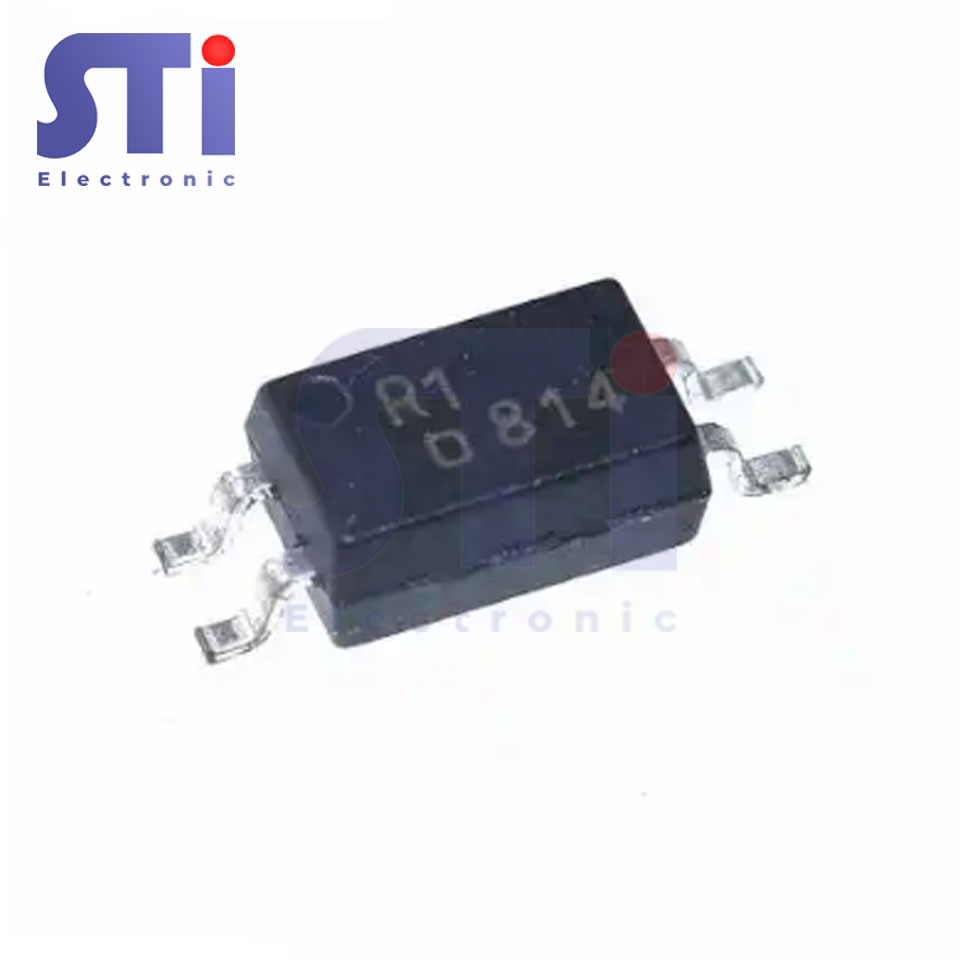

PS2801-1 - SSOP-4

datasheet:  PS2801-1 - SOIC4

THÔNG TIN SẢN PHẨM:
- Opto (optocoupler) còn gọi là cách ly quang là một phần tử bán dẫn thực hiện truyền tín hiệu giữa hai phần mạch bị cách ly với nhau về điện bằng cách sử dụng ánh sáng.
- Cách ly bằng ghép quang học cho phép tránh được sự xâm nhập điện áp cao tới hệ thống thu nhận tín hiệu. Linh kiện hiện nay đạt được mức cách ly vào-ra là 10 KV và đáp ứng với biến đổi ở mức 10 kV/μs.
- Về cơ bản, bộ cách ly quang bao gồm 2 thành phần chính:
+ Phần phát ánh sáng: Linh kiện phát ánh sáng ở phía đầu vào lấy tín hiệu đến rồi chuyển nó thành tín hiệu ánh sáng. Điển hình của bộ phát sáng là một điốt phát quang (LED – Light Emitting Diode).
+ Phần nhận ánh sáng: Linh kiện dò/phát hiện ánh sáng trong bộ ghép quang sẽ phát hiện/nhận ánh sáng từ linh kiện ở phần phát và chuyển nó trở lại thành tín hiệu điện. Linh kiện nhận ánh sáng có thể là một photodiode, transistor quang, quang trở, SCR quang hoặc TRIAC quang.
- Các thuật ngữ photocoupler, optocoupler và opto-isolator thường được sử dụng thay thế cho nhau trong tài liệu kỹ thuật và điện tử. Để đơn giản trong kỹ thuật gọi chung là opto cho dễ nhớ. Về lý thuyết mà nói, có sự khác biệt giữa các thuật ngữ optoisolator và optocoupler. Yếu tố phân biệt giữa bộ ghép quang và bộ cách ly quang là ở sự chênh lệch điện áp hiệu dụng ​​giữa đầu vào và đầu ra.
+ Opto-coupler: thường được sử dụng để truyền thông tin kỹ thuật số tương tự giữa các mạch trong khi vẫn duy trì sự cách ly về điện ở điện thế ≤5kV.
+ Opto-isolator: thường được sử dụng trong hệ thống điện và được sử dụng để truyền thông tin tương tự hoặc kỹ thuật số giữa các mạch có điện thế chênh lệch >5kV.

THÔNG SỐ KỸ THUẬT:
- Điện áp đầu vào (led) Vf: 1,1 ~ 1,5V.
- Dòng thuận đầu vào (If): 50mA.
- Dạng đầu ra: Transistor.
- Điện áp cách ly đầu vào/ra (Viso): 2500 Vrms.
- Điện áp đầu ra: 80V.
- Dòng điện đầu ra: 50mA.
- Tỷ số truyền dòng điện (CTR) Ic/If: 80 ~ 600%.
- Nhiệt độ hoạt động: -55 ~ 100°C.
- Kiểu chân: SOIC-4 (chân dán).
