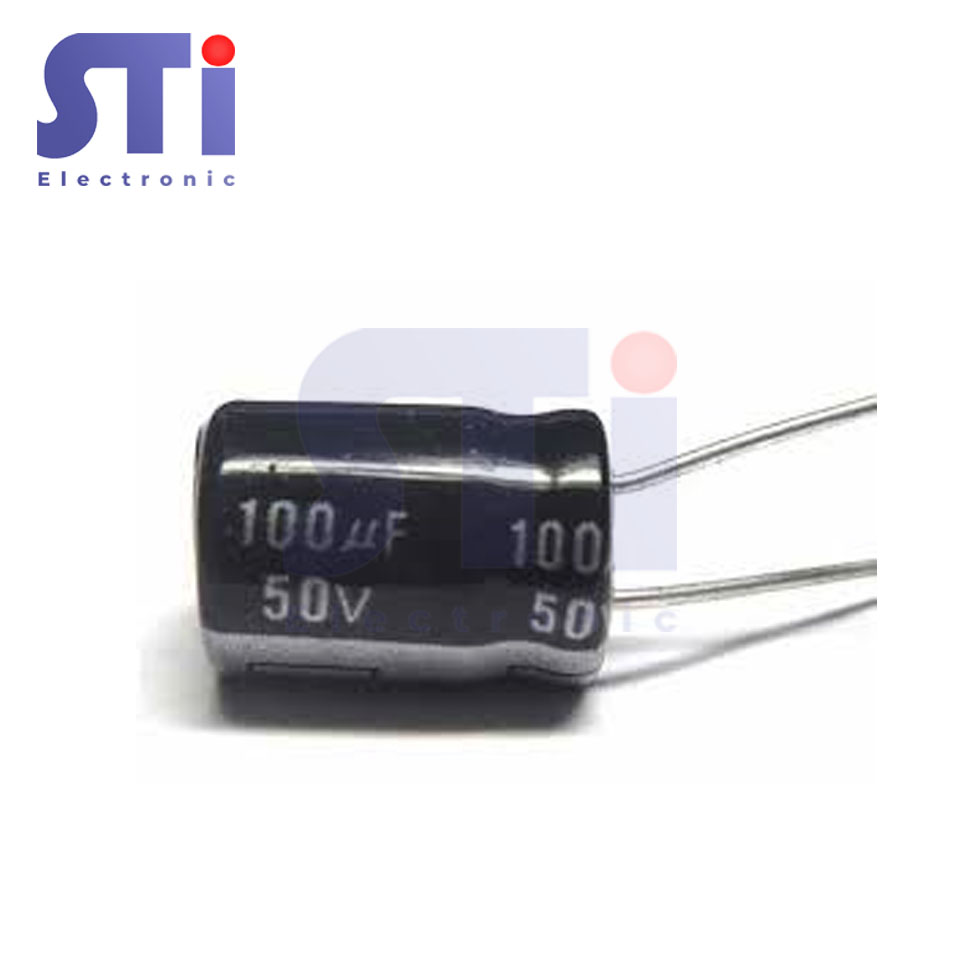

Tụ hóa 100uF/50V

Mô tả:

      Tụ hóa 100uF 50V là tụ phân cực, có dung môi là một lớp hóa chất. Tụ hóa 100uF 50V  là tụ có hình trụ, trị số được ghi trực tiếp trên thân tụ. Sau trị số điện dung bao giờ cũng có giá trị điện áp, điện áp ghi trên tụ chính là điện áp cực đại mà tụ có thể chịu được, vượt qua giá trị này thì lớp cách điện sẽ bị đánh thủng , trong thực tế ta phải lắp tụ có trị số điện áp cao gấp khoảng 1,5 lần điện áp của mạch điện.

Thông số kỹ thuật:

     -   Điện dung: 100 uF

     -   Điện áp: 50V

     -   Nhiệt độ hoạt động: - 55°C -- 125°C

     -   Loại: Tụ phân cực

Ký hiệu: Tụ hóa có ký hiệu là C

 Tụ điện có các ứng dụng chính như sau:

        -   Cho điện áp xoay chiều đi qua và ngăn điện áp một chiều lại.

        -   Loc điện áp xoay chiều sau khi đã được chỉnh lưu

        -  Tụ hoá (trị số lớn) thường lắp trong các mạch âm tần hoăc lọc nguồn điện có tần số thấp.

Đo kiểm tra tụ hoá

Tụ hoá ít khi bị dò hay bị chập như tụ giấy, nhưng chúng lại hay hỏng ở dạng bị khô ( khô hoá chất bên trong lớp điện môi) làm điện dung của tụ bị giảm , để kiểm tra tụ hoá, ta thường so sánh độ phóng nạp của tụ với một tụ còn tốt có cùng điện dung.

Để kiểm tra tụ hoá C2 có trị số 100µF có bị giảm điện dung hay không, ta dùng tụ C1 còn mới có cùng điện dung và đo so sánh.

Để đồng hồ ở thang từ x1Ω đến x100Ω ( điện dung càng lớn thì để thang càng thấp).

Đo vào hai tụ và so sánh độ phóng nạp , khi đo ta đảo chiều que đo vài lần.

Nếu hai tụ phóng nạp bằng nhau là tụ cần kiểm tra còn tốt, nếu tụ C2 phóng nạp kém hơn thì tụ C2 ở trên đã bị khô.

Trường hợp kim lên mà không trở về là tụ bị rò.

Chú ý: Nếu kiểm tra tụ điện trực tiếp ở trên mạch , ta cần phải hút rỗng một chân tụ khỏi mạch in.
