Điều khiển biến tần qua internet sử dụng ESP8266 - ESP8266 điều khiển biến tần Delta

Như ở bài viết trước, Điện tử STI đã hướng dẫn các bạn cách cài đặt và điều khiển biến tần Frecon. Hôm nay Điện tử STI xin phép được hướng dẫn tiếp các bạn cách cài đặt và điều khiển biến tần Delta từ xa.

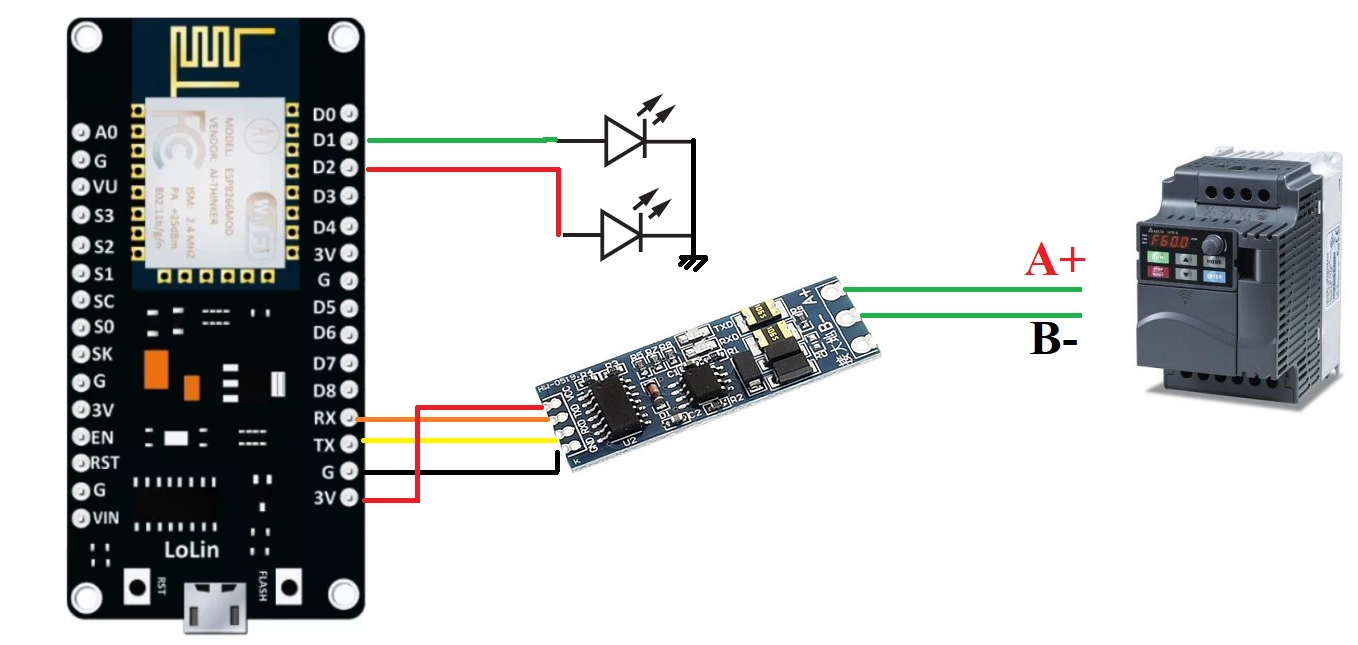

Sơ đồ kết nối

Cũng giống như cách kết nối với biến tần Frecon, chúng ta sẽ kết nối module RS485 với chân SG+, SG-  hoặc RS485+ , RS485- của biến tần Delta.

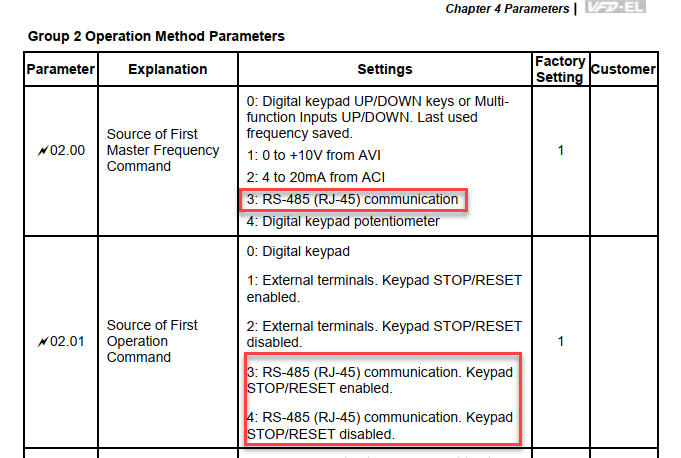

Cài đặt biến tần Delta để điều khiển qua đường truyền RS485

U02.00 : 3 - Cho phép biến tần thay đổi tần số bằng đường truyền RS485.

U02.01 : 3 hoặc 4 - Cho phép biến tần nhận lệnh điều khiển ( chạy thuận, chạy nghịch, dừng) bằng đường truyền RS485.

Trong trường hợp cài U02.01 là 3. Có thể dừng biến tần bằng cách bấm nút STOP/RESET trên mặt điều khiển.

Trong trường hợp cài U02.01 là 4. Nút bấm STOP/RESET trên mặt điều khiển sẽ không có tác dụng.

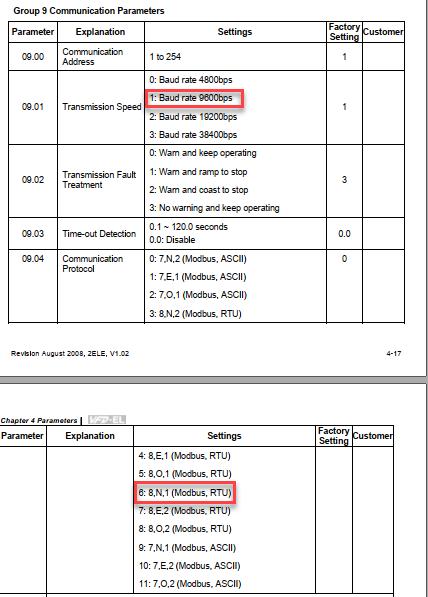

U09.00 : 1 - Địa chỉ 485 của biến tần.

U09.01 : 1 - Tốc độ baud của đường truyền RS485 là 9600.

U09.04 : 6 - Định dạng Frame truyền của đường truyền RS485 là 8,N,1, Modbus RTU.

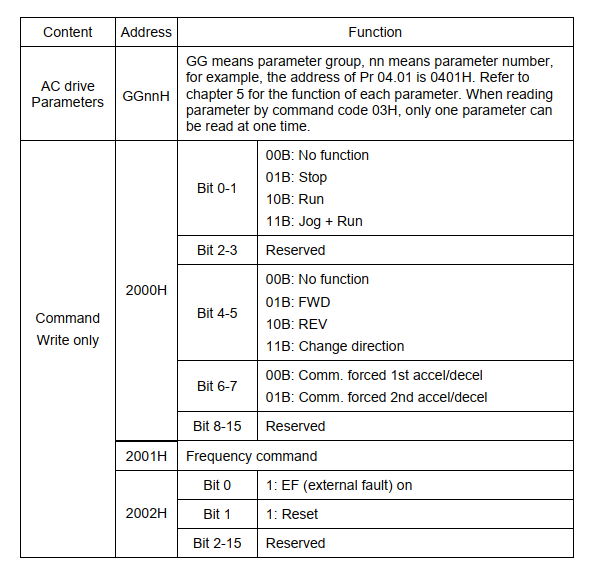

Thanh ghi điều khiển biến tần Delta

Thanh ghi 2000H : Lệnh điều khiển biến tần chạy thuận, chạy nghịch hoặc dừng.

Thanh ghi 2001H : truyền tần số điều khiển biến tần.

Code dành cho ESP8266 ( hoặc ESP32).

Tải tại đây

Video
