74LS04 Pinout

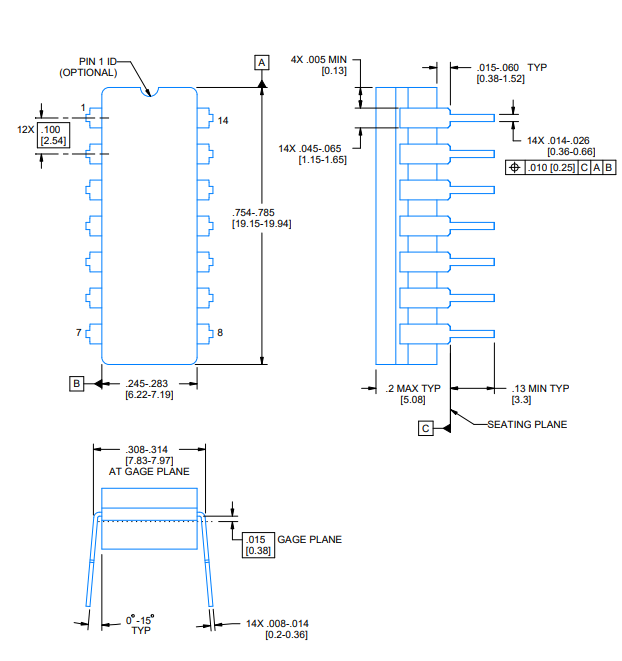

74LS04 là IC 14 chân như trong sơ đồ chân 74LS04 bên dưới. IC này có các gói khác nhau. Việc lựa chọn gói phù hợp tùy thuộc vào yêu cầu. Mô tả cho mỗi chân ở bên dưới.
|
Số chân |
Mô tả |
|
Đầu vào của các cổng đảo ngược |
|
|
1 |
Đầu vào 1A của cổng 1 |
|
3 |
Đầu vào 2A của cổng 2 |
|
5 |
Đầu vào 3A của cổng 3 |
|
9 |
Đầu vào 4A của cổng 4 |
|
11 |
Đầu vào 5A của cổng 5 |
|
13 |
Đầu vào 6A của cổng 6 |
|
Các chân dùng chung |
|
|
7 |
GND - nối đất |
|
14 |
VCC - nối nguồn dương |
|
Đầu ra của các cổng đảo |
|
|
2 |
Đầu ra 1Y của cổng 1 |
|
4 |
Đầu ra 2Y của cổng 2 |
|
6 |
Đầu ra 3Y của cổng 3 |
|
8 |
Đầu ra 4Y của cổng 4 |
|
10 |
Đầu ra 5Y của cổng 5 |
|
12 |
Đầu ra 6Y của cổng 6 |
Tính năng và thông số kỹ thuật của 74LS04
Dải điện áp cấp: + 4,75V đến + 5,25V
Điện áp cấp tối đa: + 7V
Dòng điện tối đa được phép rút qua mỗi cổng đầu ra: 8mA
Không chì
Đầu ra TTL
Thời gian tăng tối đa: 15ns
Thời gian rơi tối đa: 15ns
Nhiệt độ hoạt động: 0 ° C đến 70 ° C
