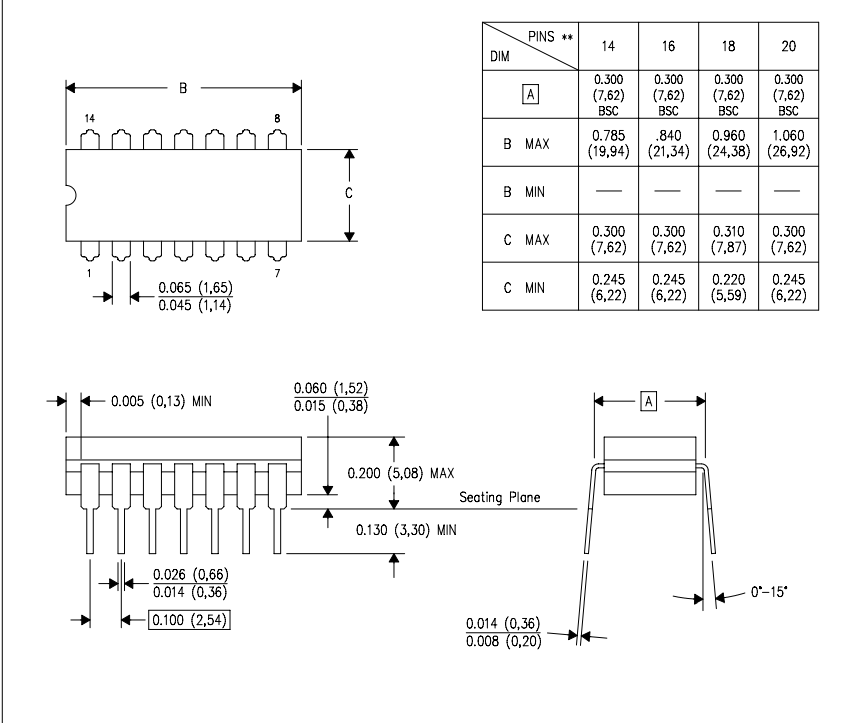

74LS47 DIP16

-74LS74là dòng IC số thông dụng trên thị trường, được biết đến như là IC điều khiển LED 7 đoạn bằng mã BCD, IC có thể điều khiển LED 7 đoạn để hiển thị số từ 0-9.

74LS47 Pinout

Tính năng và thông số kỹ thuật 74LS47

Chức năng: Bộ giải mã, Bộ phân kênh

Họ công nghệ: LS

VCC (Tối thiểu): 4,75V

VCC (Tối đa): 5,25V

Kênh: 1

Điện áp (Nom): 5V

Tần số tối đa ở điện áp bình thường: 35Mhz

tpd ở điện áp bình thường (Tối đa): 100 nsec

Cấu hình: 4: 7

Loại: Open-Collector

IOL (Tối đa): 3.2mA

IOH (Tối đa): -0.05mA

Định mức: Catalog

Phạm vi nhiệt độ hoạt động (C): 0 đến 70

Số bit (#): 7

Rò rỉ đầu vào kỹ thuật số (Tối đa): 5uA

ESD CDM (kV): 0,75

ESD HBM (kV): 2
