Điều khiển biến tần qua internet sử dụng ESP8266 - ESP8266 vs FR100

15/11/2021 Đăng bởi: Cty STI

Ở bài viết trước Điện tử STI đã hướng dẫn các bạn cài đặt biến tần Frecon FR100 để nhận lệnh điều khiển qua đường truyền thông RS485. Chi tiết các bạn có thể xem lại tại đây.

Hôm nay điện tử STI xin hướng dẫn các bạn điều khiển biến tần từ xa thông qua internet. Với cách này, các bạn có thể điều khiển được biến tần ở mọi nơi. Chỉ cần điện thoại của chúng ta có internet.

Chuẩn bị

+ 01 Kit Node MCU ESP8266 : https://dientusti.com/kit-wifi-nodemcu-esp8266-cp2102

+ 01 module RS485 ( sử dụng loại module như link ): https://dientusti.com/module-rs485-rs485-ttl01

+ 02 Led

+ Điện trở, bread board, dây cắm …

+ Biến tần Frecon FR100.

Mô hình hệ thống

Trong bài hướng dẫn này, Điện tử STI sử dụng giao thức MQTT để làm giao thức truyền dữ liệu.

Server test.mosquitto.org là 1 server MQTT miễn phí. Các bạn có thể sử dụng server này để test điều khiển. Nếu muốn bảo mật cho thiết bị thì nên tự build server riêng.

Phần mềm điều khiển trên điện thoại

Điện tử STI sử dụng phần mềm miễn phí MQTT Panel có sẵn trên CHPLAY của điện thoại Android để điều khiển biến tần.

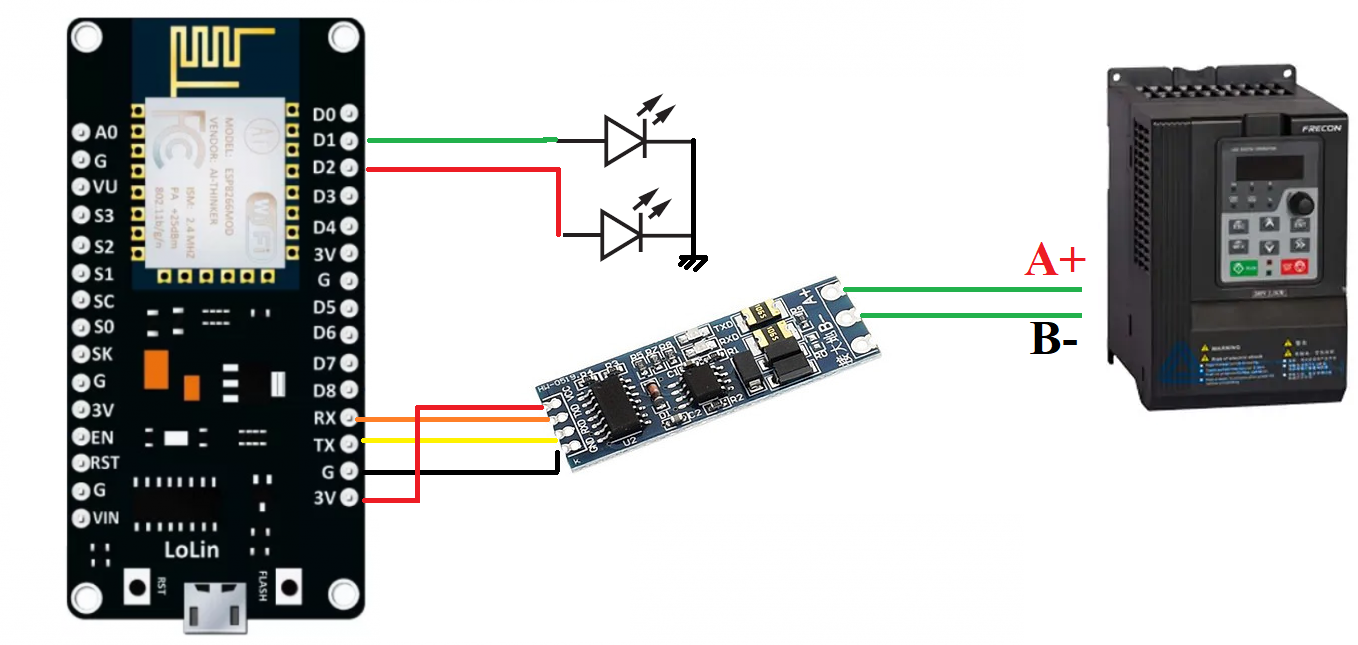

Sơ đồ kết nối giữa ESP8266 và biến tần
